Що таке нагрівальний елемент?

Нагрівальний елемент - це ключовий компонент багатьох пристроїв, що використовують тепло для виконання найрізноманітніших завдань: від приготування їжі до складних технологічних процесів у промисловості. Хоча ми щодня стикаємося з нагрівальними елементами в побуті, не всі задумуються про те, як вони влаштовані та який шлях пройшли, перш ніж стати невід’ємною частиною сучасного життя. Для багатьох нагрівальний елемент асоціюється з чимось простим: дротиком у прасці, спіраллю в електрочайнику чи трубкою в бойлері. Однак за цим зовні непримітним пристроєм стоїть багата історія, яка охоплює наукові відкриття, технічні новації та відповіді на вимоги часу.

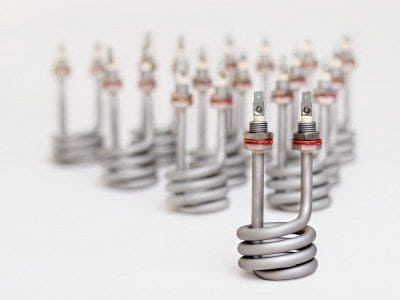

Визначення та принцип дії

Нагрівальний елемент - це деталь (часто у вигляді дроту, стрічки або трубки), яка перетворює електричну енергію в теплову. Іншими словами, коли через нагрівальний елемент проходить електричний струм, матеріал із певним опором починає нагріватися. Принцип дії значною мірою базується на законі Джоуля–Ленца: кількість тепла, яке виділяється провідником, прямо пропорційна квадрату сили струму та електричному опору матеріалу.

Роль електричного опору
Головним чинником, що дає змогу елементу виділяти тепло, є опір. Якби провідник мав опір, близький до нуля, струм протікав би практично без втрат. У нагрівальних елементах, натомість, використовують матеріали з високим питомим опором - саме це властивість дає змогу перетворювати електроенергію на тепло. Коли струм проходить через такий матеріал, вільні електрони зіштовхуються з атомами кристалічної решітки, витрачаючи кінетичну енергію та підвищуючи температуру самого провідника.

Найпростіші приклади
Щоб побачити принцип роботи нагрівального елемента наочно, достатньо поглянути на електрочайник. Усередині нього зазвичай розташована трубка з нержавіючої сталі, всередині якої прокладено дріт (здебільшого ніхромовий), іншими словами ця конструкція - ТЕН для чайника. Коли чайник вмикається в мережу, дріт починає нагріватися і передає тепло воді. У прасці, фені чи масляному радіаторі принципи ті ж самі, тільки конструкція та форма елемента можуть відрізнятися.

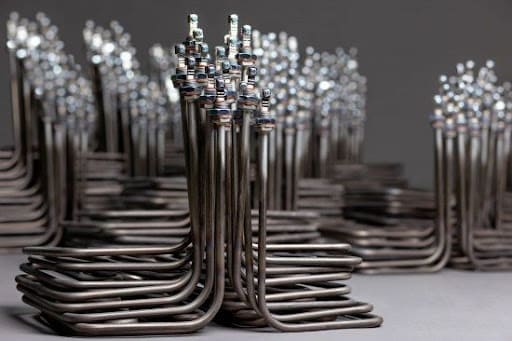

Основні типи нагрівальних елементів

Існує декілька основних типів нагрівальних елементів, що різняться за матеріалами, формою та сферами застосування. Далі розглянемо найпоширеніші варіанти.

1. Металева спіраль (ніхром, кантал)
• Ніхром — один із найбільш популярних матеріалів для нагрівальних дротів. Складається переважно з нікелю та хрому. Вирізняється високою корозійною стійкістю та здатний працювати за температур до 1100 °C і навіть вище.
• Кантал — сплав заліза, хрому й алюмінію, який дозволяє досягати температур до 1300 °C. Канталовий дріт широко використовують у промисловості та під час виготовлення нагрівальних пристроїв для високотемпературних процесів.
• Переваги металевих спіралей: простота виробництва, невисока вартість і перевірена часом технологія. Недоліки — відносно невеликий термін служби під час постійної роботи за високих температур і ризик окиснення поверхні.
2. Керамічні нагрівачі
• Керамічні нагрівальні елементи бувають різних видів: від трубчастих до пластинчастих. Здебільшого в центрі розташований провідник (ніхромова нитка), оточений керамікою, яка виконує роль ізолятора і при цьому проводить тепло.
• Такі елементи можуть витримувати вищі температури й забезпечують рівномірний розподіл тепла.
• Кераміка стійка до корозії, що подовжує строк служби елемента. Проте вартість таких рішень зазвичай вища за металеві аналоги.
3. Карбонові волокна й плівки
• Останнім часом набувають популярності карбонові нагрівачі, які являють собою тонкі плівки чи волокна з вуглецевих матеріалів. Вони відрізняються малою вагою та високою ефективністю.
• Карбонові нагрівачі швидко нагріваються, добре утримують тепло й при цьому споживають відносно небагато енергії.
• Їх часто використовують у системах «тепла підлога», в спіраль для обігрівача, а також у деяких побутових та медичних пристроях.
4. Галогенові та кварцові елементи
• Галогенові нагрівальні пристрої зовні нагадують галогенові лампи, усередині яких розміщена вольфрамова чи інша токопровідна спіраль у середовищі спеціального газу.
• Кварцові трубки також широко застосовують в інфрачервоних нагрівачах. Усередині прозорої кварцової трубки міститься спіраль, яка, нагріваючись, випромінює ІЧ-випромінювання.
• Такі елементи мають високу швидкість нагріву та використовуються у побутових і промислових ІЧ-нагрівачах.

Кожен із перелічених типів знаходить своє застосування в різних галузях. Під час вибору конкретного варіанта враховують робочу температуру, умови експлуатації (вологість, пил, хімічний вплив), вимоги до безпеки й енергоефективності.

Ключові характеристики та критерії вибору

Під час підбору нагрівального елемента для конкретного застосування важливо врахувати низку параметрів та характеристик.

1. Потужність
   Потужність елемента вимірюється у ватах (Вт) і визначає, скільки тепла зможе виробляти пристрій за одиницю часу. Для побутових потреб часто вибирають елементи потужністю від кількох сотень до пари кіловат (наприклад, 1-2 кВт для чайника чи праски). У промисловості показники можуть сягати десятків чи навіть сотень кіловат.
2. Робоча температура
   Кожен матеріал має власну межу температур, за якої він зберігає механічні та електричні властивості. Для ніхрому це може бути 900–1200 °C, для канталу — 1000–1300 °C, а керамічні елементи здатні працювати за ще вищих температур.
3. Форма і конструкція
   Існує безліч форм-факторів нагрівальних елементів: спіраль, пласка стрічка, трубчаста конструкція (ТЕН), плівкова основа тощо. Вибір форми залежить від необхідного способу передавання тепла (конвекція, теплопровідність, інфрачервоне випромінювання) та особливостей монтажу в конкретному пристрої.
4. Термін служби
   Від того, наскільки стійкий матеріал до окиснення, механічних навантажень, стрибків напруги та температурних перепадів, напряму залежить довговічність елемента. Якісні нагрівачі з ніхрому або канталу здатні працювати кілька років або навіть десятиліття за умови правильної експлуатації.
5. Безпека
   Усі нагрівальні елементи мають відповідати нормам пожежної та електричної безпеки. Під час вибору варто звертати увагу на наявність ізоляції, захисних кожухів, систем автоматичного вимкнення при перегріві. Існують стандарти (наприклад, CE в Європі), сертифікація за RoHS та інші міжнародні норми.
6. Вартість
   Ціна на нагрівальний елемент залежить від матеріалу, складності виготовлення, бренду виробника, наявності додаткових функцій (датчики температури, вбудовані термостати тощо). При цьому дешевші варіанти можуть виявитися менш довговічними або менш безпечними.

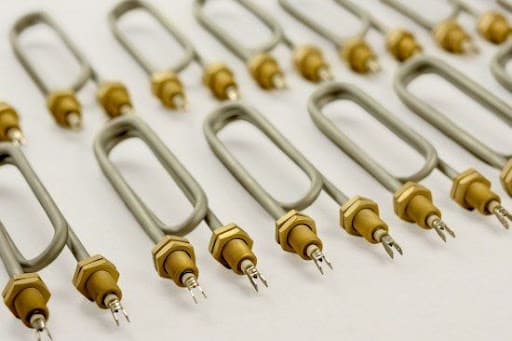

Виробництво та технології виготовлення

Процес виготовлення нагрівальних елементів включає кілька етапів, що залежать від використаного матеріалу та типу майбутнього виробу.

1. Підготовка сировини
• Для металевих нагрівачів закуповують сплави (ніхром, кантал, фехраль). Склади можуть відрізнятися за відсотковим умістом нікелю, хрому, заліза тощо.
• Для керамічних елементів виготовляють заготовки зі спеціальних керамічних мас, куди вбудовують дротові або стрічкові провідники.
2. Формування заготовки
• У випадку металевих дротів їх намотують на верстатах, надаючи потрібного діаметра та форми (спіраль, пружина).
• Для керамічних пластин чи трубок необхідна формовка в прес-формах, а потім сушіння й випал, щоб отримати тверду структуру.
3. Збирання та ізоляція
• Якщо в центрі елемента розташований провідник, а зовні - ізоляція (кераміка або мінеральне наповнення), то на етапі збирання в трубку закладають ніхромову спіраль, а потім простір заповнюють наповнювачем, що забезпечує термостійкість й електробезпеку.
• У випадку плівкових нагрівальних елементів карбон або металева паста наносяться на гнучку підкладку, а зверху зазвичай йде шар захисного покриття.
4. Тестування
• На фінальній стадії перевіряють електричні параметри (опір, максимальний струм, відсутність коротких замикань).
• Також можуть проводити випробування на механічну міцність: стійкість до вібрацій, ударів, впливу вологи й хімічних речовин.

Останніми роками активно розвиваються інновації: наприклад, 3D-друк металів дає змогу створювати складні геометричні форми нагрівачів. Крім того, запроваджують наноматеріали, які підвищують ефективність тепловіддачі та подовжують термін експлуатації пристрою.

Застосування у різних галузях

Нагрівальні елементи настільки універсальні, що охоплюють майже всі сфери людської діяльності — від побутової техніки до космічних апаратів.

1. Побутове застосування
• Кухонні плити. Тени в електроплитах нагрівають конфорки або духову шафу. Сучасні індукційні плити працюють за іншим принципом, але класичні електричні варіанти широко розповсюджені.
• Обігрівачі. Масляні радіатори, конвектори, інфрачервоні панелі - усюди є нагрівальний елемент, який перетворює електроенергію на тепло.
• Підігрів підлоги. Системи «тепла підлога» можуть базуватися на кабелях, матах або плівкових карбонових обігрівачах, які встановлюються в стяжку або під фінішне покриття.
2. Промислове застосування
• Печі та сушарки. У металургії, керамічній і скляній промисловості нагрівальні елементи створюють високі температури, необхідні для плавлення та випалювання.
• Виробничі лінії. Станки для зварювання пластмас, пакувальне обладнання, системи термоусадки та інші промислові установки широко застосовують нагрівачі для обробки матеріалів.
• Хімічна промисловість. Багато технологічних процесів вимагає точного контролю температури, для чого використовують високоточні нагрівальні елементи зі вбудованими термодатчиками.
3. Специфічні сфери
• Медичне обладнання. Стерилізатори, інкубатори для новонароджених, фізіотерапевтичні апарати - всюди потрібне стабільне й регульоване нагрівання.
• Автомобілебудування. Підігрів сидінь, дзеркал, скла, системи підтримання температури в акумуляторах електромобілів - усе це про ТЕНи електричні автомобільні.
• Космічна техніка. У космосі вкрай важливо підтримувати необхідну температуру бортових систем. Спеціальні нагрівачі, часто на основі плівкової або резистивної технології, забезпечують термостабілізацію апаратів.

Безпека та обслуговування

1. Основні ризики
• Перегрів. Якщо пристрій працює без перерв або не має вбудованих термодатчиків, температура може перевищити допустиму, що може призвести до пошкодження елемента, оплавлення ізоляції й займання.
• Замикання. Зношення дроту або ізоляції нерідко спричиняє коротке замикання, особливо у вологому середовищі (ванна кімната, сауна) або за механічних пошкоджень.
• Неправильна експлуатація. Часто люди не приділяють уваги регулярному чищенню, не захищають обладнання від ударів або обирають елементи із невідповідною потужністю.
2. Поради з безпечного використання
• Регулярний огляд. Перевіряйте зовнішній вигляд нагрівального елемента, відсутність тріщин, слідів гару.
• Чищення. У разі появи нагару чи накипу (взяти до прикладу, ТЕН на бойлер) слід вчасно усувати відкладення. Забруднення зменшують ефективність нагріву та збільшують імовірність поломок.
• Використання штатних систем захисту. Якщо пристрій має терморегулятор або функцію автоматичного вимкнення при перегріві, не слід їх відключати чи замінювати на неоригінальні деталі.
• Якісні комплектувальні. Намагайтеся купувати сертифіковані прилади й запасні частини від перевірених виробників.
3. Обслуговування та ремонт
• Іноді нагрівальний елемент можна замінити без придбання нового пристрою (як у чайниках зі знімними ТЕНами або пральних машинах).
• Якщо ж елемент має нестандартну форму або підключений до електронної плати, ремонт має виконувати фахівець, щоб уникнути наслідків неграмотного монтажу.

Економічні та екологічні аспекти

Зі зростанням цін на електроенергію та посиленням екологічних вимог питання енергоефективності нагрівальних елементів виходить на перший план.

1. Енергоспоживання
   Нагрівальні пристрої можуть споживати значну кількість електроенергії. Наприклад, обігрівач потужністю 2 кВт за годину безперервної роботи витрачає 2 кВт·год. За місяць при інтенсивному використанні це може призвести до відчутних сум у платіжках за електроенергію.
2. Заощадження ресурсів
• Правильний вибір потужності дає змогу не лише зменшити витрати, а й знизити навантаження на електромережі.
• Використання термостатів та інших систем контролю температури допомагає економити, підтримуючи стабільне нагрівання за нижчого енергоспоживання.
• Сучасні інфрачервоні та карбонові нагрівачі, як правило, мають вищий ККД, швидше досягають робочої температури та не втрачають багато тепла через теплопровідність у повітрі.
3. Вплив на довкілля
• Що менше енергії споживає нагрівальний елемент, то менше потрібно генерувати на електростанціях, а отже, знижуються викиди парникових газів і забруднення довкілля.
• Довговічність матеріалу має велике значення: рідша заміна деталей - менше техногенних відходів.
• Існують програми утилізації побутової техніки, де нагрівальні елементи та інші комплектувальні можуть бути перероблені.

Тенденції майбутнього та інновації

На тлі зростаючого попиту на економічні та екологічні рішення розвиток технологій нагріву рухається в кількох напрямках:

1. «Розумні» нагрівальні елементи
• Інтеграція з IoT (Інтернетом речей) дає змогу дистанційно керувати температурою, отримувати сповіщення про стан приладу або автоматично регулювати потужність залежно від умов.
• Такі системи активно впроваджуються в «розумних» будинках (smart home), де щораз більше пристроїв підпорядковується центральному контролеру або додаткам на смартфоні.
2. Нанотехнології та нові матеріали
• Науковці розробляють нанокомпозитні матеріали з покращеною теплопровідністю та стабільністю.
• Графенові та інші вуглецеві структури потенційно можуть замінити традиційні метали у нагрівальних елементах, забезпечуючи вищу ефективність та менші втрати.
3. Відновлювані джерела енергії
• Перехід на сонячну, вітрову та інші «зелені» джерела зумовлює попит на пристрої, що ефективно працюють із автономними системами енергопостачання.
• Комбінування сонячних панелей та нагрівальних елементів у гібридних установках (наприклад, для підігріву води) стає дедалі популярнішим серед власників приватних будинків.
4. Адитивні технології (3D-друк)
• Виробники досліджують можливості створення складних форм нагрівачів, оптимізованих для конкретних завдань.
• 3D-друк дає змогу зменшити відходи виробництва та виготовляти елементи зі стабільною геометрією, яка відповідає заданим інженерним параметрам.

Таким чином, майбутнє нагрівальних елементів обіцяє ще більшу ефективність, контроль і безпеку. Розроблення нових матеріалів та інтеграція з цифровими системами дасть змогу точно налаштовувати температурні показники й зменшувати енергозатрати як в окремих домогосподарствах, так і в рамках масштабних промислових комплексів.

Нагрівальний елемент - це «серце» численних пристроїв, які ми використовуємо щодня для обігріву, приготування їжі чи виконання складних промислових процесів. З одного боку, це проста деталь, схожа на дріт або трубку, але за нею стоїть складна наука: електротехніка, матеріалознавство, термодинаміка. Від правильного добору матеріалу та конструкції залежить ефективність роботи й безпека приладу, чи то звичайний електричний чайник, чи промислова піч для плавлення металів.

Розуміння принципів дії нагрівальних елементів допомагає грамотно користуватися технікою, об’єктивно оцінювати ризики перегріву й електронебезпеки, а також заощаджувати ресурси та оберігати довкілля. Сучасні тенденції, як-от запровадження «розумних» систем, перехід на «зелену» енергетику й розвиток адитивних технологій, відкривають перед нагрівальними елементами нові горизонти. Уже в найближчому майбутньому можна очікувати появи ще надійніших, економніших та екологічніших рішень, які стануть ключем до розвитку інноваційних виробничих процесів і підвищення якості нашого повсякденного життя.

Отже, нагрівальні елементи сьогодні - це не лише фундаментальна складова побуту, а й критично важливий компонент промисловості й науки. Вивчаючи їхню будову, характеристики й перспективи, ми краще розуміємо, як функціонує сучасний технологічний світ і які можливості відкриваються для його подальшого вдосконалення. Дбаючи про безпеку, обираючи якісні матеріали та використовуючи інтелектуальні системи керування, ми робимо свій внесок у сталий розвиток майбутнього, де енергоефективність і комфорт йтимуть пліч-о-пліч на користь людям і планеті.
